ドリルビットのねじれ角は、さまざまな穴あけ用途におけるドリルビットの性能に大きく影響する重要なパラメータです。ドリルビットのサプライヤーとして、私たちはこの角度の重要性と、それが掘削作業の効率と品質にどのような影響を与えるかを理解しています。このブログでは、ねじれ角の概念、穴あけに対するねじれ角の影響、さまざまな種類のドリルビットとの関係について詳しく説明します。
ねじれ角を理解する
ドリルビットのねじれ角とは、ドリルビットの溝の刃先とドリルビットの軸に平行な線によって形成される角度を指します。これは度で測定され、ドリルビットの設計と使用目的によって異なります。ねじれ角は、穴あけ中にドリルビットが穴から切りくずをどのように除去するかを決定する上で重要な役割を果たします。
ドリルビットのフルートは、ドリルビットの長さに沿って走るらせん状の溝です。これらの溝は 2 つの主な目的を果たします。1 つは穴から切りくずが逃げる経路を提供すること、もう 1 つはドリルビットを材料内に誘導することで切断プロセスを支援することです。溝のねじれ角は、切りくずを穴からいかに効率的に除去するかに影響します。
ねじれ角が穴あけ加工に及ぼす影響
ドリルビットのねじれ角は、切りくず排出、切削抵抗、表面仕上げなど、穴あけプロセスにいくつかの影響を与えます。
切りくずの排出
ねじれ角の主な機能の 1 つは、切りくずの排出を容易にすることです。ドリルビットが材料に切り込むと、目詰まりを防ぎスムーズな穴あけを実現するために穴から切りくずを除去する必要があります。ねじれ角が大きいほど、切りくずがたどるより積極的ならせん経路が形成され、穴からより簡単に排出できるようになります。これは、深い穴や、アルミニウムやプラスチックなどの長く糸状の切りくずを生成する材料を穴あけする場合に特に重要です。
一方、ねじれ角が小さいほど、鋳鉄や鋼など、短く脆い切りくずを生成する材料に適しています。このような場合、ねじれ角を低くすると切りくずがより小さな断片に分割され、穴からの除去が容易になります。
切削抵抗
ねじれ角は、穴を開けるのに必要な切削抵抗にも影響します。ねじれ角が大きいほど、切りくずがより効率的に除去され、ドリルビットにかかる抵抗が減少するため、一般に切削抵抗が低くなります。これにより、ドリルビットや掘削装置の磨耗が軽減され、全体的な掘削性能が向上します。
ただし、ねじれ角が非常に大きいと、特に硬い材料を穴あけしたり高速で穴あけしたりする場合、ドリルビットがたわんだり破損したりしやすくなります。したがって、穴あけする材料と穴あけ条件に基づいて適切なねじれ角を選択することが重要です。
表面仕上げ
ねじれ角もドリル穴の表面仕上げに影響を与える可能性があります。ねじれ角が大きいほど、切りくずがよりきれいに除去され、切りくずが蓄積したり穴の壁に傷がついたりする可能性が減るため、より滑らかな表面仕上げが得られる傾向があります。これは、精密機械加工や航空宇宙部品など、高品質の表面仕上げが必要な用途では特に重要です。
ドリルビットごとに異なるねじれ角
入手可能なドリルビットにはいくつかの種類があり、それぞれ特定の用途や材料に合わせて設計されています。これらのドリルビットのねじれ角は、使用目的に応じて異なります。ここでは、いくつかの一般的なタイプのドリルビットとその典型的なねじれ角を示します。
汎用ドリルビット
汎用ドリルビットは、木材、金属、プラスチックなどのさまざまな材料に使用できるように設計されています。通常、ねじれ角は 25° ～ 35° です。この範囲では、切りくず排出と切削力のバランスが良く、ほとんどの穴あけ用途に適しています。
高速度鋼 (HSS) ドリルビット
ハイスドリルビットは金属の穴あけによく使用されます。通常、ねじれ角は 30° ～ 40° です。ねじれ角が大きいため、ステンレス鋼や合金鋼などの強靭な金属を穴あけする際の切りくず排出性が向上します。
コバルトドリルビット
コバルトドリルビットは、チタンや硬化鋼などの超硬金属を穴あけするために設計されています。多くの場合、ねじれ角は 35° ～ 45° です。ねじれ角が大きくなったことで、切りくずの除去が向上し、これらの困難な材料に穴あけするときに必要な切削力が軽減されます。
超硬ドリルビット
超硬ドリルビットは、高い硬度と耐摩耗性で知られています。これらはセラミック、複合材料、その他の硬質材料の穴あけによく使用されます。超硬ドリルビットのねじれ角は通常 20° ～ 30° です。より低いねじれ角は、攻撃性の低い螺旋経路で除去しやすい短く脆い切りくずを生成するため、これらの材料に適しています。

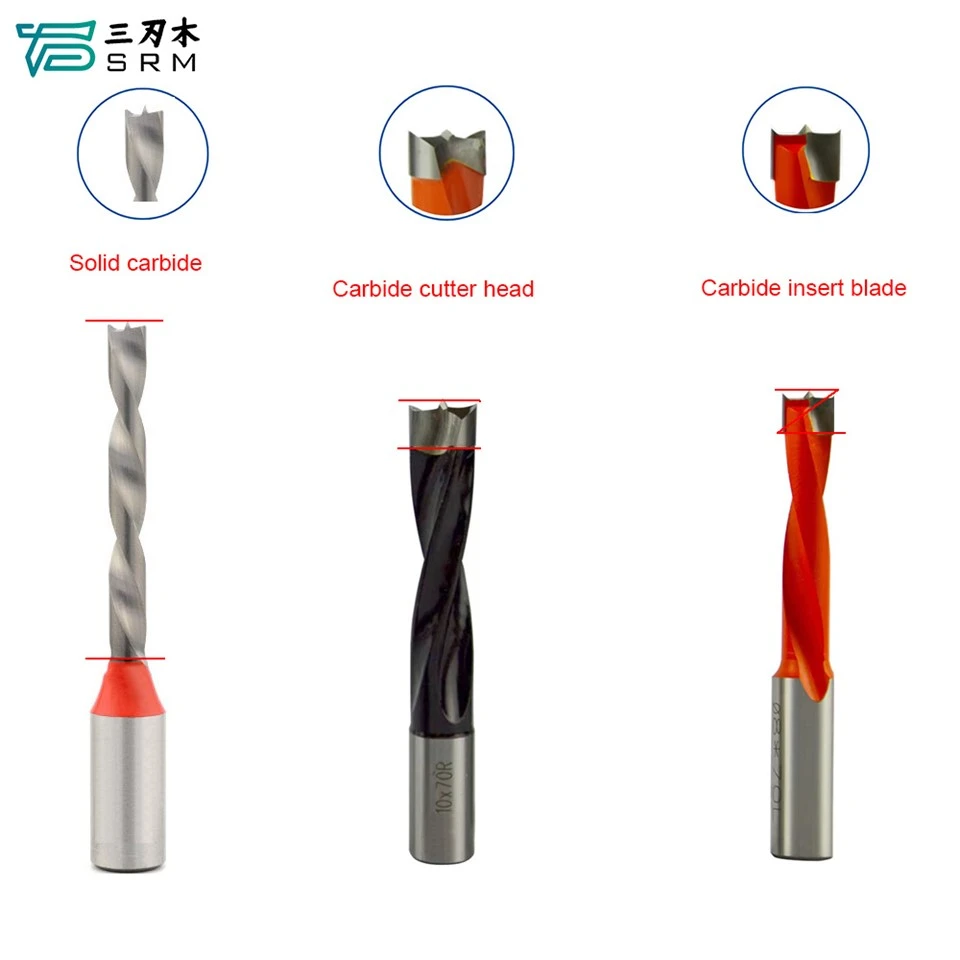

ブラインドダボ穴ドリルビット
ブラインドダボ穴ドリルビットは、材料を完全に貫通しないダボ用の穴を作成するために使用されます。通常、汎用ドリルビットと同様のねじれ角、約 25° ～ 35° を持っています。この角度により、適切な切りくずの排出とダボ用のきれいな穴が保証されます。
皿穴ドリルビット
皿穴ドリルビットは、穴の入り口に円錐形のくぼみを作成するために使用され、ネジやボルトの頭が表面と同一面に収まるようにします。通常、ねじれ角は 30° ～ 40° です。この角度は、材料を効率的に除去し、滑らかできれいな皿穴を作成するのに役立ちます。
スルーホールドリルビット
スルーホールドリルビットは、材料を貫通する穴を開けるように設計されています。穴あけする材料に応じて、幅広いねじれ角を持たせることができます。柔らかい材料の場合は、より大きなねじれ角を使用して切りくず排出を向上させることができますが、より硬い材料の場合は、より低いねじれ角を使用して切削抵抗を低減することがより適切な場合があります。
正しいねじれ角の選択
ドリルビットの適切なねじれ角の選択は、穴あけする材料、穴の深さ、穴あけ速度、望ましい表面仕上げなどのいくつかの要因によって決まります。適切なねじれ角を選択する際に役立つ一般的なガイドラインをいくつか示します。
- 柔らかい素材:木材、プラスチック、アルミニウムなどの柔らかい素材の場合は、通常、より大きなねじれ角 (30° ～ 45°) が推奨されます。これにより、効率的な切りくず排出とスムーズな穴あけプロセスが保証されます。
- 硬質材料:鋼、鋳鉄、チタンなどの硬い材料に穴を開ける場合、多くの場合、より低いねじれ角 (20° ～ 35°) が好まれます。これにより、切削力が軽減され、ドリルビットの過熱や急速な摩耗を防ぐことができます。
- 深い穴:深い穴の場合、ねじれ角を大きくすると、切りくずが穴の底からより簡単に除去できるため、有利です。これにより、切りくず詰まりが防止され、より効率的な穴あけ加工が保証されます。
- 高速穴あけ：高速で穴あけする場合、ねじれ角を低くすると切削抵抗が軽減され、ドリルビットのたわみや破損を防ぐことができます。ただし、高速でも切りくず排出が適切であることを確認することが重要です。
- 表面仕上げ:高品質の表面仕上げが必要な場合は、ねじれ角を大きくすると穴の表面がより滑らかになる傾向があるため、より適切な場合があります。ただし、ドリルビットの鋭さや穴あけパラメータなどの他の要素も表面仕上げに影響します。
高品質のドリルビットの重要性
適切なねじれ角を選択することに加えて、高品質のドリルビットを使用することも重要です。優れたドリルビットは、鋭い刃先、適切な表面処理、および正確な製造公差を備えています。これらの要素は、穴あけ性能の向上、工具寿命の延長、および高品質の穴に貢献します。
ドリルビットのサプライヤーとして、当社はさまざまな業界や用途のニーズを満たすために、さまざまなねじれ角と仕様の幅広いドリルビットを提供しています。当社のドリルビットは高品質の素材で作られ、最適な性能と耐久性を確保するために高度なプロセスを使用して製造されています。
ドリルビットのニーズについてはお問い合わせください
穴あけ作業用の高品質のドリルビットをお探しの場合は、当社がお手伝いいたします。当社の専門家チームは、特定の用途に適したねじれ角を備えた適切なドリルビットの選択をお手伝いします。当社は以下を含む幅広い範囲のドリルビットを提供しています。ブラインドダボ穴ドリルビット、皿穴ドリルビット、 そしてスルーホールドリルビット。
ドリルビットの要件について話し合い、調達に関する会話を開始するには、今すぐお問い合わせください。私たちは、お客様にサービスを提供し、掘削プロジェクトで最高の結果を達成できるようお手伝いできることを楽しみにしています。
